Одна из последних разработок многоцелевых операционных микроскопов зарубежного производства фирмы ZUMAX. Имеет оптимально необходимые узлы и элементы (без "наворотов") для обеспечения полноценной работы врача стоматолога, а также врачей других специальностей.  Идеальная модель для специалистов, которые хотят впервые использовать микроскоп в лечебной практике. Вся оптика и элементы видео и фотовыхода (светоотделительный блок, адаптеры) немецкого производства.

Самое оптимальное соотношение "цена-качество".

Технические характеристики

• Напряжение питания... 220 вольт
• Окуляр угловое перемещение...от 0 до 180 град.
• Диоптрийная наводка на резкость... ±7D.
• Фокусное расстояние, мм:
•     окуляра... 170
•     объектива... 250
• Диаметр видимого линейного поля... от 9 до 78 мм
• Увеличение окуляра...12,5х
• Общее увеличение: 6-ступенчатое:2.8x, 4.2x, 6.9x, 10.4x, 17x, 25.6X
• Вертикальная точная фокусировка (без перемещения объектива)....до 12 мм
• Диаметр светового поля...62 мм
• Габариты, мм (напольное исполнение)
•     максимальная высота... 2100
•     размер напольной базы... 610Х620
•     максимальная ширина... 1500
• Масса, кг
•     потолочное исполнение...41
•     настенное исполнение ...54
•     напольное исполнение... 86

• Желтый, зеленый и лазерный фильтры.

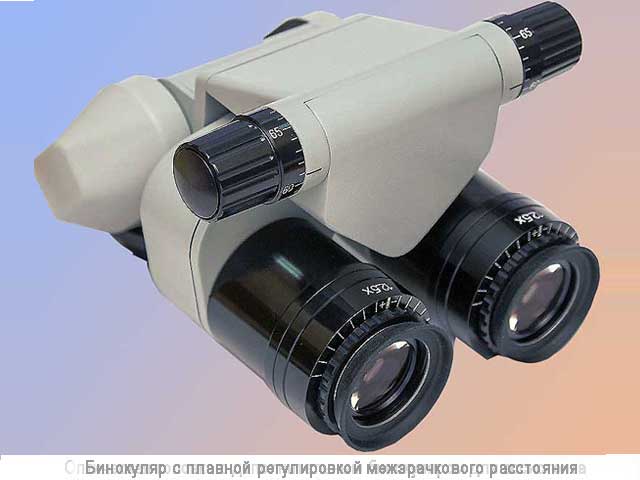

• Регулировка межзрачкового расстояния.
• Шесть ступеней увеличения.
• Точная подстройка фокусировки в пределах 0...11 мм без перемещения объектива.
• Поворотная муфта для независимого поворота бинокуляров и объектива.
• Интенсивность светодиодного освещенияне менее 50.000 люкс.
• Имеет видео и фотовыход.
• Уникальная балансировочная система оптической головки.
• Изменения рабочего расстояния без смены объектива.

Достоинства и преимущества микроскопа ZUMAX

• Устойчивая сбалансированная конструкция с удобным механизмом управления особенно комфортна для лиц, впервые применяющих микроскоп в лечебной практике.

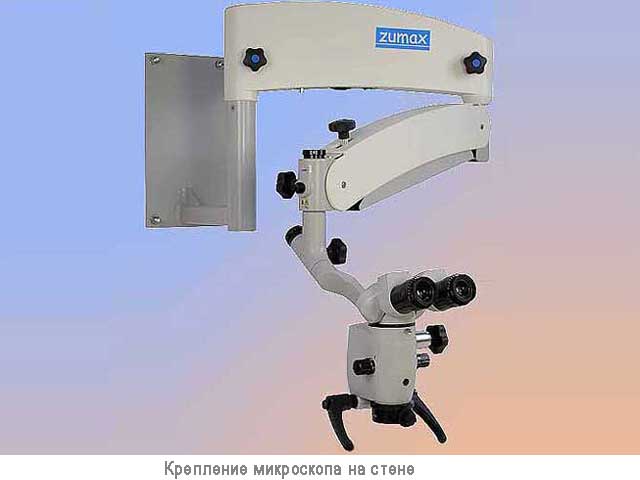

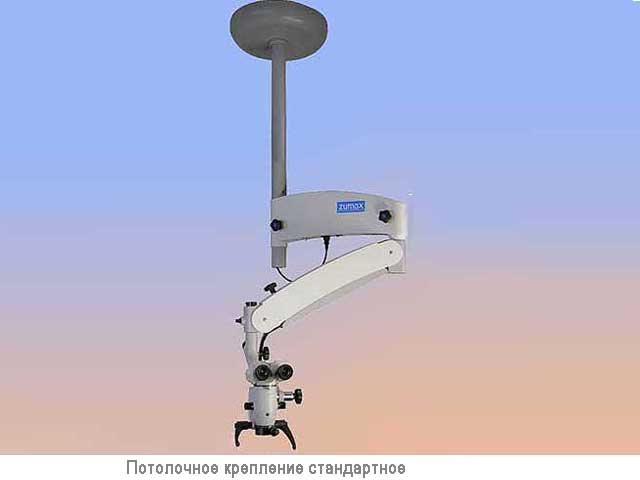

•  Поставка микроскопов с различными вариантами исполнения (напольное потолочное, настенное и настольное) позволяет оптимально расположить микроскоп в кабинете врача.
• Набор объективов с фокусным расстоянием от 200 до 400 мм. и бинокуляров с увеличением 10х и 20х обеспечивают все виды работ, выполняемых в медицинской практике.

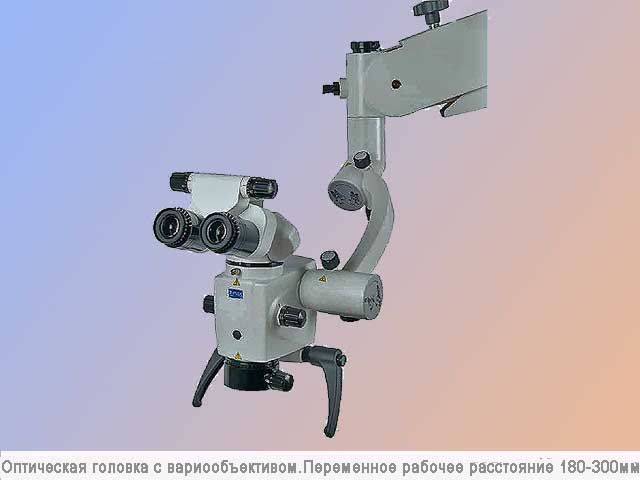

  Применение объектива с переменным рабочим расстоянием 190...300 мм. (аксессуар) позволяет оперативно менять масштаб изображения.

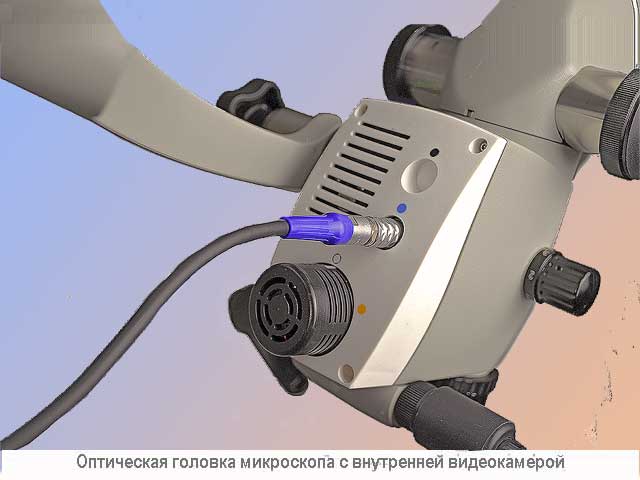

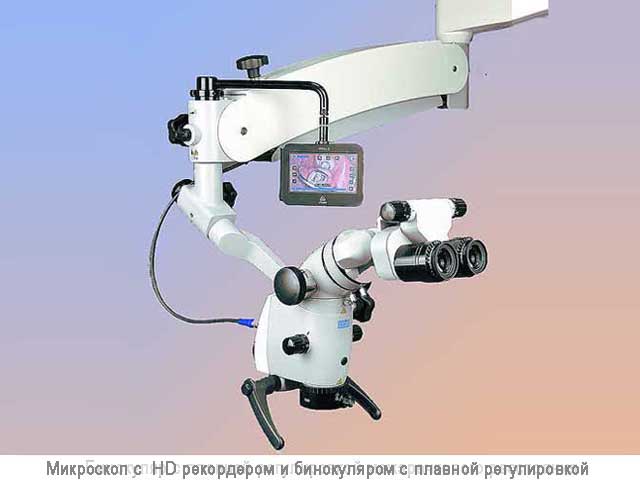

• Встроенная видеокамера, дополнительные модули для ассистента и наружных видео- и фотокамер, наличие монитора обеспечивают комфортное наблюдение и точное документирование выполняемых процедур.
• Оптическая система с многослойным антикоррозионным просветляющим покрытием линз и с устранением оптической аберрации объектива создает ясное и четкое стереоскопическое изображение с большой глубиной резкости.
• Совершенная система светодиодного освещения с рукояткой регулировки яркости позволяет получить однородный по своему составу белый интенсивный бестеневой гомогенный свет высокой яркости и контрастности без бликов и теней.
• Пять видов световых фильтров, включая три вида лазерных фильтра, расширяют возможности применения микроскопа в лечебной практике.
• Наличие колпачков стерильной защиты ручек управления микроскопа и оптической головки обеспечивают асептические условия при работе на микроскопе.
• Дополнительные аксессуары 33-х наименований позволяют довести компоновку микроскопа до высокопрофессионального уровня.
• Блочное исполнение позволяет легко установить необходимые аксессуары для обеспечения требуемой компоновки микроскопа.
• Микроскоп поставляется полностью готовый к сборке. Все необходимые для монтажа микроскопа вспомогательные элементы (гаечные ключи, винты, болты, гайки, салфетки и т.п.) входят в комплект поставки.

Назначение и область применения

Микроскоп М-2350 ZUMAX предназначен для наблюдения и мониторинга анатомических структур с большой глубиной резкости и широким полем зрения с высокой четкостью изображения и высококачественной детализацией при точном воспроизведении цветов по яркости, цветовому фону и насыщенности.

Применяется для использования в лечебной практике.

Используется в стоматологии, микрососудистой хирургии, кардиохирургии, нейрохирургии, пластической хирургии, трансплантологии, онкологии, гинекологии, урологии, а также везде, где требуется различить большее количество составляющих анатомических структур для повышения качества лечения или операционного вмешательства.

Условия эксплуатации

Микроскоп должен эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.

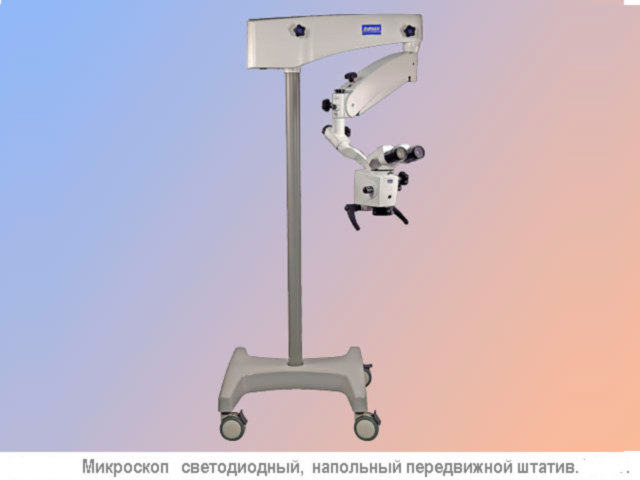

Для базового варианта (напольное крепление) c подвижной опорой все тоже самое, только крепление первого кронштейна осуществляется на штативе (Рис.1).

Вместо подвижной опоры может использоваться фиксированное напольное крепление , как показано на фото. В опорной плите выполнены четыре отверстия для установки крепежных элементов, посредством которых микроскоп фиксируется на полу.

Имеется вариант настольного крепления микроскопа на рабочем столе. В этом случае микроскоп крепится на столе при помощи струбцины.

С микроскопом поставляется оранжевый фильтр для работы с фотополимерными материалами. Также можно заказать фильтр для нейтрализации цвета крови в хирургии(зеленый фильтр), или фильтры для работы с лазером.

Микроскоп может поставляться не только со светодиодным но и с галогенным освещением.

Микроскоп снабжен устройством поворота объектива относительно бинокуляра (функция маятника). Поворотное кольцо, входящее в комплект этого устройства, обеспечивает поворот объектива с изменением наклона в пределах от -25° до +25°. При этом бинокуляр остается в неизменном горизонтальном положении. Это устройство является дополнительной опцией и в базовый комплект поставки не входит.

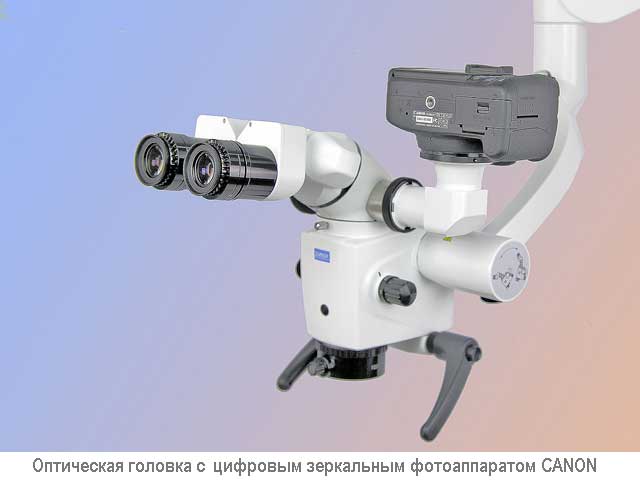

Микроскоп имеет видео и фотовыход. В аксессуарах к микроскопу имеется набор аппаратуры для передачи изображения на фотоаппарат или видеокамеру с последующим наблюдением изображения на мониторе.

В микроскопе могут быть использованы делители луча с разделением светового потока в отношении 50%:50% или 20%:80%.

Имеются три вида адаптеров для зеркальных фотоаппаратов марок Canon, Sony и Nicon.

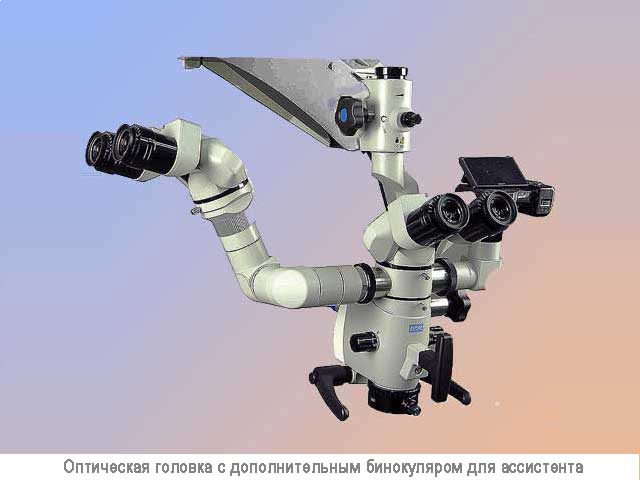

Имеется набор аксессуаров для стереоскопического наблюдения объекта.

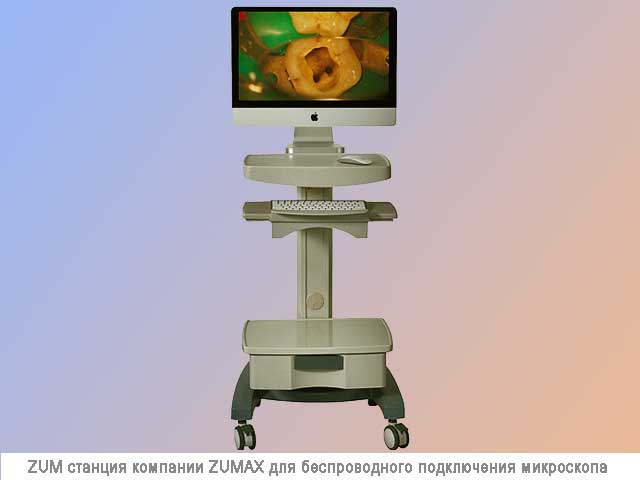

Для вывода изображения на экран микроскоп комплектуется монитором.

Стул врача для работы с микроскопом

Надо иметь ввиду, что типовой стул врача стоматолога для работы с микроскопом применять нежелательно.

Сервис

Имеется сервисный центр по гарантийному и послегарантийному ремонту микроскопа. Гарантия 1 год.

Поставка микроскопа М-2350

Микроскоп М-2350 поставляется на отечественный рынок в двух вариантах, которые имеют следующие торговые наименования:

• Дентальный эндодонтический микроскоп OMS2330
• Дентальный эндодонтический микроскоп OMS2350

Микроскоп М-2350 соответствует требованиям ГОСТ PMЭК 60601-1-2010 "Изделия медицинские ..."

На видеофильме показано применение микроскопа ZUMAX мод.М 2350 в работе.
